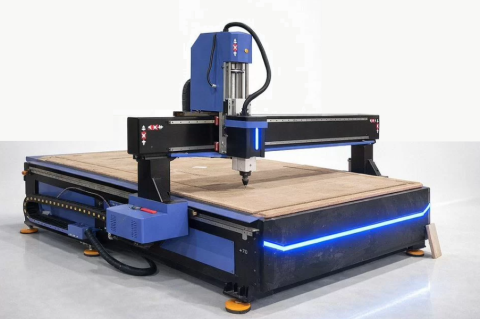

ФРЕЗЕРНЫЙ СТАНОК ПО ДЕРЕВУ С ЧПУ ДЛЯ НЕСТИНГА SM 2030 S (серво)

Фрезерный станок с ЧПУ SM 2030 S (серво) — скорость и точность для серийного производства

Нестинг модель SM 2030 S — это фрезерный станок с ЧПУ, в котором ключевое слово «серво» определяет всю логику работы. В отличие от базовых моделей на шаговых двигателях, здесь по всем осям установлены промышленные серводвигатели Leadshine 750W с замкнутым контуром обратной связи. Что это даёт на практике: портал не «теряет шаги» при нагрузке, ускоряется до 50 м/мин на холостом ходу и останавливается с точностью до сотых долей миллиметра. Для цеха, где за смену обрабатывается 30–50 листов, разница между шаговыми и серво-приводами — это десятки минут сэкономленного времени и заметно меньший процент брака.

Планетарные редукторы SHIMPO-Nidec на каждой оси — не маркетинговая строчка, а инженерный узел, который снимает люфт и повышает нагрузочную способность. Сочетание сервомоторов и редукторов позволяет станку резать на подачах 22 м/мин без потери качества кромки — даже по плотной МДФ толщиной 22 мм. Линейные направляющие HIWIN 30 мм по всем осям обеспечивают жёсткость портала, исключают прогиб при боковой нагрузке и сохраняют геометрию на всём сроке службы.

Шпиндель 6 кВт с воздушным охлаждением раскручивается до 18 000 об/мин и закрывает основные задачи мебельного и рекламного цеха: раскрой по технологии Nesting, фрезеровку пазов и отверстий под фурнитуру, 3D-обработку фасадов, гравировку по пластику и дереву. Ручная смена инструмента через цангу ER32 достаточна для производств с ограниченной номенклатурой — когда на деталь нужно 2–3 фрезы и время замены не критично. Комбинированный вакуумный стол с Т-пазами и независимыми зонами фиксирует любой формат заготовок: от целого листа 2080 × 3100 мм до мелких деталей, удерживаемых струбцинами.

Управление — NC Studio V8: обновлённая версия популярной системы с улучшенной обработкой G-кодов и поддержкой сложных траекторий 3D-фрезеровки. Совместима с ArtCam, Type3, «Базис-Мебельщик», PowerMill. Стойка с компьютером и монитором входит в комплект — после пусконаладки станок готов к работе в первый же день.

Состав линии

• Фрезерный станок SM2030S— базовый модуль с шпинделем 6 кВт и комбинированным столом.
• Серводвигатели Leadshine 750W— по всем осям, с замкнутым контуром обратной связи.
• Планетарные редукторы SHIMPO-Nidec— на каждой оси, для повышения жёсткости и снижения люфта.
• Стойка управления— системный блок, монитор, клавиатура, мышь с предустановленной NC Studio V8.
• Шкаф электроавтоматики— управление приводами, защита цепей, размещён в отдельном виброизолированном блоке.
• Вакуумный насос— создание разрежения для фиксации листовых заготовок.
• Аспирационный кожух на шпиндель— отвод стружки и пыли из зоны резания.
• Кожухи защиты направляющих— предотвращают попадание стружки и пыли на рельсы HIWIN.

Преимущества

Сервоприводы — главное отличие

• Серводвигатели Leadshine 750W с замкнутым контуром — портал не теряет шаги при нагрузке, ускоряется до 50 м/мин и позиционируется с точностью ±0,02 мм.
• Планетарные редукторы SHIMPO-Nidec — снятие люфта, повышенная нагрузочная способность, рост КПД системы перемещения.
• Рабочая подача 22 м/мин — на 40% быстрее шаговых аналогов при сопоставимой точности кромки.

Жёсткость и точность

• Направляющие HIWIN 30 мм по всем осям — повышенная жёсткость, исключение прогиба портала при боковой нагрузке.
• Цельносварная станина из толстостенных труб с поперечными балками — гашение вибраций, чистая кромка без сколов.
• Косозубая рейка по X/Y — плавное перемещение без рывков на высоких скоростях.
• Шарико-винтовая пара по Z — исключение люфта при вертикальном перемещении.

Универсальность и совместимость

• Шпиндель 6 кВт / 18 000 об/мин — от раскроя ЛДСП до тонкой гравировки по акрилу.
• Воздушное охлаждение — минимальное обслуживание, без чиллера и водяного контура.
• NC Studio V8 — поддержка G-кодов, совместимость с ArtCam, Type3, «Базис-Мебельщик», PowerMill.
• Стойка управления с компьютером в комплекте — готовность к работе после пусконаладки.

Комплектация

• Станок SM2030S с шпинделем 6 кВт (воздушное охлаждение, HQD).
• Серводвигатели Leadshine 750W по всем осям.
• Планетарные редукторы SHIMPO-Nidec.
• Стойка управления: системный блок, монитор, клавиатура, мышь.
• Шкаф управления с контроллером NC Studio V8.
• Вакуумный насос.
• Аспирационный кожух на шпиндель.
• Кожухи защиты направляющих.
• Ящик с инструментом (ЗИП): фрезы, цанги ER32, ключи, смазочный набор.
• ПО ArtCAM Express.
• Паспорт, руководство по эксплуатации, декларация соответствия ТР ТС.

Доставка и сервис

• Срок поставки — от 30 рабочих дней (наличие на складе уточняйте).
• Адресная доставка по всей России и странам ЕАЭС — до дверей цеха.
• Транспортные габариты 3500 × 2130 × 1950 мм, масса 1400 кг.

Пусконаладка и обучение

• Выезд сервисных специалистов на площадку заказчика.
• Монтаж, подключение, тестовый запуск станка.
• Обучение операторов работе с NC Studio V8 и CAD/CAM-системами.

Гарантия и сервис

• Гарантия — 12 месяцев.
• Склад запчастей в РФ, выездная сервисная бригада.
• Удалённая техническая диагностика и поддержка.
• Лизинг, рассрочка, помощь в подготовке фундамента и электроподключения.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ 0,75 КВТ «LEADSHINE» (КИТАЙ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели «LEADSHINE» (Китай), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ)   Установка усиленных японских планетарных редукторов «SHIMPO-NIDEC» (Япония) на перемещения по осям позволило обеспечить большую нагрузочную способность станка и в следствии рост КПД.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ 25 мм ПОВЫШЕННОЙ ЖЕСТКОСТИ <HIWIN> ТАЙВАНЬ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z 25 мм рельсы по всем осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х/Y/Z Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
	КОЖУХИ ДЛЯ ЗАЩИТЫ НАПРАВЛЯЮЩИХ Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки.
smart	КОМБИНИРОВАННЫЙ ВАКУУМНЫЙ СТОЛ С «Т» — ПАЗАМИ – БАЗОВАЯ КОНФИГУРАЦИЯ
	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 6  КВТ — 18 000 ОБ/МИН <HQD> Китай
	СИСТЕМА УПРАВЛЕНИЯ <NC stuido V8>
	ШКАФ УПРАВЛЕНИЯ  Шкаф управления — самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен комплектующими ведущих мировых производителей и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ  «ArtCAM Express»
	ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП) Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.
