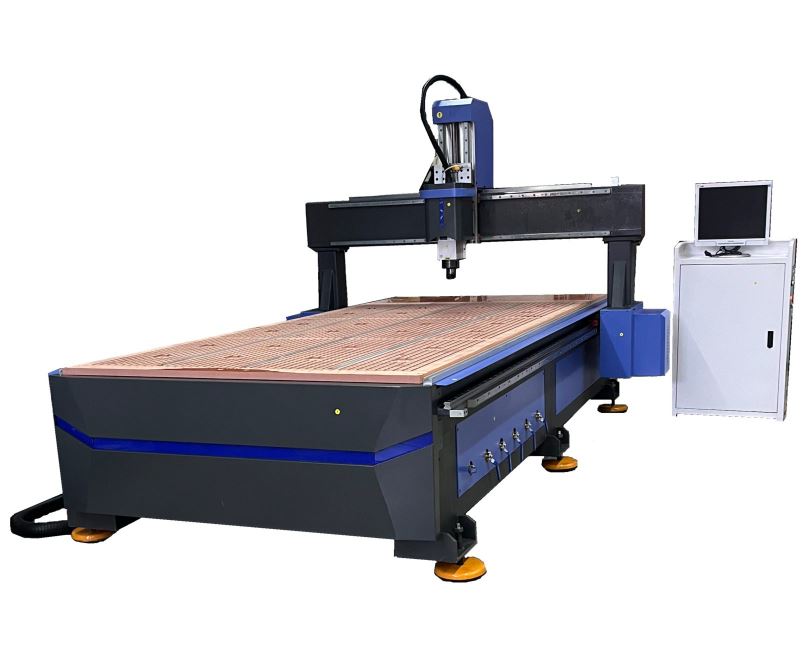

Фрезерный станок с ЧПУ SM2030L

0 out of 5 based on 0 customer ratings

567 000руб.

  • Страна производства Китай
  • Срок гарантии 12 месяцев
  • Размеры вакуумного стола, мм 3050 х 2080
  • 5,5 кВт
  • Шаговые двигатели
  • Стол с вакуумной подготовкой
  • 25 мм рельсы по всем осям HIWIN
Сравнение

Категория:

Производитель:

В наличии
Количество ограничено

НАЗНАЧЕНИЕ:

Оборудование предназначено для изготовления деталей путём фрезеровки  из полноформатных плитных материалов (2D обработка) и для нанесения различных гравировок на поверхности деталей (2D обработка). Также возможности оборудования позволяют  использовать его для изготовления объёмных деталей в 3-х мерном пространстве (3D обработка).



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Производство рекламной продукции:

Раскрой криволинейных деталей из листовых пластиков, ПВХ, акрила и других различных  композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д. Изготовление выставочных и брендовых рекламных стендов.

Производство корпусной мебели:

Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ. Изготовление различных мебельных фасадов , накладок на мебель,  столешниц для кухонной мебели, элементов мебели из массива.

Производство дверей:

Раскрой криволинейных деталей из листовых пластиков, ПВХ, акрила и других различных  композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д. Изготовление выставочных и брендовых рекламных стендов.

Изготовление элементов лестниц, декора и сувенирной продукции:

Панно с художественной резьбой и орнаментами. Декоративные элементы для украшения интерьеров. Элементы лестниц и каминов. Художественный паркет.

Краткие характеристики

Размеры зоны обработки X и Y, наибольшие, мм 2100 х 3050
Перемещение шпинделя по оси Z, мм 200
Система смены инструмента Ручная (цанговый)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный стол с T-пазами
Тип электродвигателей перемещения шаговые двигатели
Скорость рабочего хода, м/мин 0 – 8
Скорость холостого хода, м/мин 0 – 12
Частота вращения шпинделя, об/мин 0 – 24000
Мощность шпинделя, кВт 6
Тип охлаждения шпинделя водяное
Тип цанги ER32
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 12,5

Габаритные размеры

Длина, мм 3500
Ширина, мм 2300
Высота, мм 1250
Вес, кг 1400

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

 ЦЕЛЬНОСВАРНАЯ СТАНИНА

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.



ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

ПОВЫШЕННОЙ ЖЕСТКОСТИ <HIWIN> ТАЙВАНЬ
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х/Y/Z
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

КОЖУХИ ДЛЯ ЗАЩИТЫ НАПРАВЛЯЮЩИХ

Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки.

ШАГОВЫЕ ДВИГАТЕЛИ ОСЕВОГО ПЕРЕМЕЩЕНИЯ ( Yako или Leadshine)



КОМБИНИРОВАННЫЙ ВАКУУМНЫЙ СТОЛ С «Т» — ПАЗАМИ – БАЗОВАЯ КОНФИГУРАЦИЯ



ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 5.5 КВТ — 24 000 ОБ/МИН <HQD> Китай
СИСТЕМА УПРАВЛЕНИЯ <NC stuido V5>



ШКАФ УПРАВЛЕНИЯ

Шкаф управления — самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен комплектующими ведущих мировых производителей и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ  «ArtCAM Express»



ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.
